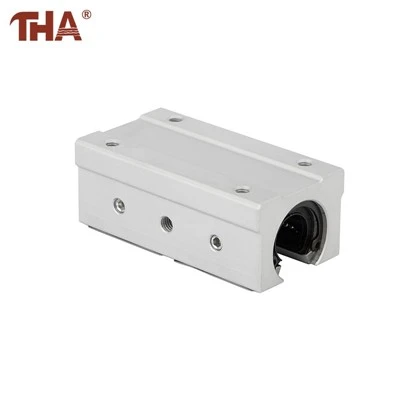

SBR16LUU عربة السكك الحديدية ذات المحمل المزدوج
SBR16LUU عبارة عن عربة مفتوحة بطول 85 مم تحتوي على قسمين محملين للسفر على سكة دائرية مدعومة بشكل مستمر مقاس 16 مم.
الوصف
تفاصيل المنتج
تسمح الفتحة الموجودة أسفل الحامل بالمرور فوق دعامة الألومنيوم المثبتة أسفل العمود الدائري. وهذا يمنح العمود دعمًا مستمرًا على طوله بدلاً من تركه معلقًا فقط بين طرفي التثبيت.
SBR16LUU هي النسخة الموسعة من عربة SBR16. جسمه الذي يبلغ طوله 85 ملم أطول بكثير من كتلة SBR16UU مقاس 45 ملم. يعمل قسما المحمل الداخلي على زيادة التصنيف الديناميكي المنشور من 774 نيوتن إلى 1548 نيوتن والتصنيف الثابت من 1180 نيوتن إلى 2360 نيوتن.
تعتبر الشرائط المعدنية المرئية في الجزء العلوي من الهيكل أجزاء ثابتة من هيكل العربة هذا. إنها ليست حشوات فضفاضة ويجب عدم وضعها أسفل السكة لضبط الارتفاع.
وصف المنتج
يقوم الجسم الأطول بتوزيع الحمل المباشر على المزيد من نقاط الاتصال المتدحرجة ويوفر مساحة اتصال أكبر للوحة المتحركة. يكون ذلك مفيدًا عندما يتطلب تصميم الماكينة عربة ممتدة واحدة ولكن لا يحتوي على طول سفر كافٍ لمجموعتين متباعدتين بشكل مستقل.
لا يمكن للعربة الطويلة أن تحل محل كتلتين منفصلتين تلقائيًا في كل تصميم. قد توفر الكتلتان المتوضعتان بعيدًا عن بعضهما مقاومة أكبر للحظات الانحراف أو الانعراج. لذلك يجب التحقق من موضع الحمولة وأبعاد اللوحة قبل الاختيار بين عربتين SBR16LUU وعربتين SBR16UU.
يجب تثبيت السكة المدعومة على سطح تثبيت مسطح قبل تركيب لوحة النقل. يمكن أن يؤدي لف قاعدة السكة أو فرض محاذاة قضيبين متوازيين إلى إنشاء حركة ضيقة عبر جزء من السكتة الدماغية. يجب أن يتم التشديد النهائي فقط بعد أن تتحرك اللوحة المتصلة عبر مسافة العمل الكاملة دون ربط.
يجب أن يحدد عرض الأسعار طول السكة وعدد عربات SBR16LUU وما إذا كانت أجهزة التثبيت مطلوبة. صور المنتج التي تظهر عدة كتل لا تحدد الكمية القياسية الموردة.
معلومات المنتج
| غرض | مواصفة |
|---|---|
| النموذج الرئيسي | SBR16LUU |
| نوع النقل | كتلة تحمل خطية مفتوحة ممتدة |
| مطابقة قطر رمح | 16 ملم |
| الحجم الكلي | عرض 45 مم × طول 85 مم × ارتفاع 33 مم |
| ارتفاع مركز رمح | 20 ملم |
| مرجع التركيب | فتحات M5 بمسافة 32 × 60 مم |
| تصنيف الحمل الديناميكي الأساسي | 1548 N |
| تصنيف الحمل الثابت الأساسي | 2360 N |
| الوزن المنشور | 300 g |
التعليمات
كيف يختلف SBR16LUU عن SBR16UU؟
يحتوي SBR16LUU على جسم ممتد مقاس 85 مم وقسمين للحمل. يتمتع SBR16UU بهيكل قياسي مقاس 45 مم ومعدلات حمل منشورة أقل.
هل القطع المعدنية الموجودة في الأعلى تُستخدم لتسوية السكة؟
لا، إنهم ينتمون إلى سكن النقل. يتطلب تصحيح ارتفاع السكة - سطح تركيب مُجهز بشكل صحيح أو حشوات دقيقة محددة بشكل منفصل.
هل يمكن تركيب هذه الكتلة على عمود غير مدعوم مقاس 16 مم؟
يهدف الجانب السفلي المفتوح إلى مسح الدعم الموجود أسفل حاجز SBR. استخدامه مع السكة المدعومة المتطابقة يحافظ على الميزة الهيكلية الرئيسية للنظام.
هل يمكن لواحد SBR16LUU أن يحل محل كتلتين قياسيتين؟
ليس في كل التثبيت. يمكن وضع كتلتين منفصلتين على مسافة أبعد، مما قد يوفر مقاومة أفضل للإزاحة أو حمل الدوران.
هل يمكن تحديد طول السكة وكمية النقل؟
نحن نبني رسومات العملاء بموجب OEM / ODM، ونقبل الطلبات الصغيرة مثل قطعة واحدة للأحجام القياسية.
