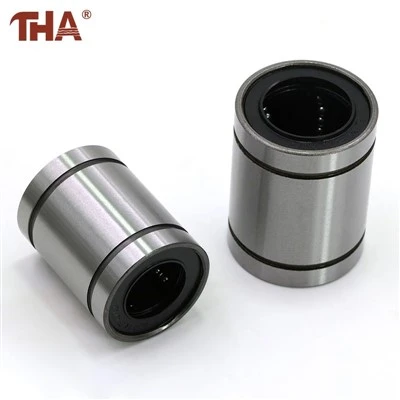

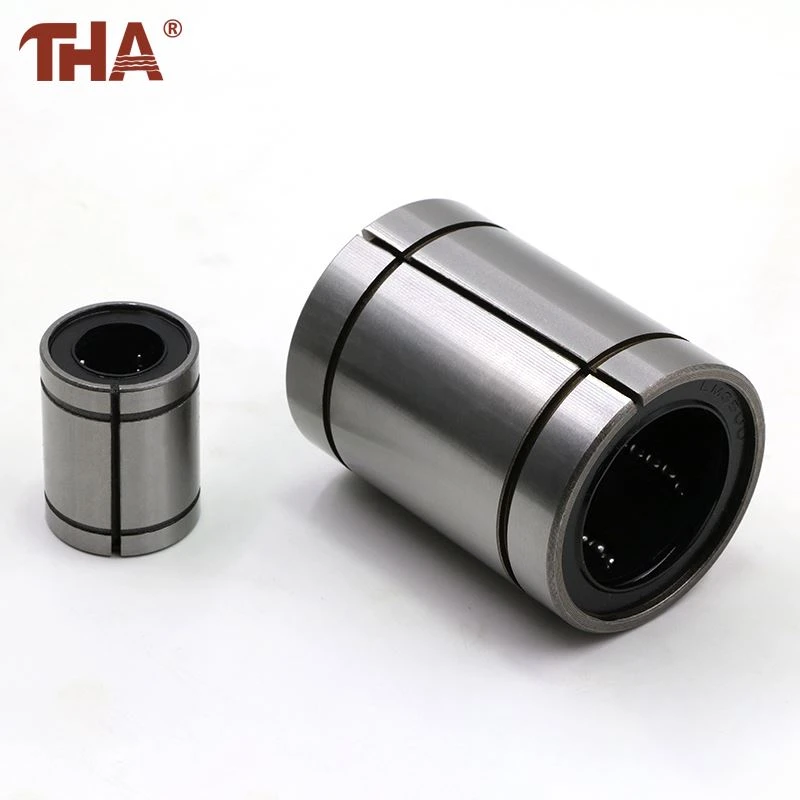

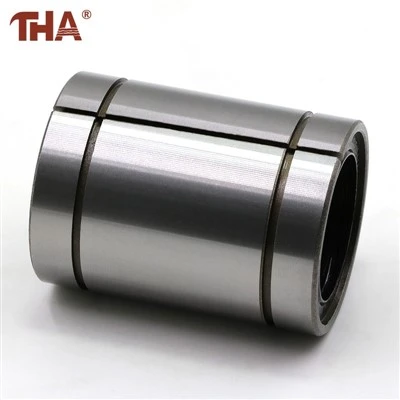

LME16UU البطانة الخطية القياسية الأوروبية
LME16UU عبارة عن جلبة كروية أسطوانية ذات طول قياسي- لعمود خطي يبلغ 16 مم. تسمح أبعاد سلسلة -الأوروبية — القطر الخارجي 26 مم والطول الإجمالي 36 مم — بتثبيته داخل مبيت متوافق من أجل السفر الترددي المستقيم.
الوصف
تفاصيل المنتج
يتم توفير LME16UU كمحمل أسطواني مستقل. لا تحتوي على شفة أو كتلة تثبيت أو فتحات مسامير، لذلك يجب أن يوفر مكون الماكينة المحيط به تجويف التثبيت ويحتفظ بالمحمل في موضعه.
تنقسم مسارات الكرة الداخلية إلى أربع دوائر. تقوم كل دائرة بحمل الكرات بشكل متكرر عبر منطقة الاتصال المحملة وإعادتها عبر جسم المحمل. يهدف هذا البناء إلى دعم السفر المستقيم على طول عمود دائري مع الحفاظ على مقاومة الانزلاق منخفضة.
يوجد ختمان في طرفي المحمل. يقومون بمسح سطح العمود أثناء الحركة ويساعدون في التحكم في فقدان مواد التشحيم. إنها توفر حماية أساسية من التلوث ولكنها لا يمكن أن تحل محل المنافيخ أو الأغطية أو غيرها من وسائل الحماية في بيئات التشغيل المكشوفة.
وصف المنتج
يتم اختيار LME16UU بشكل أساسي عندما يتبع التجميع الحالي بالفعل أبعاد LME الأوروبية. على الرغم من أن LM16UU يناسب أيضًا عمودًا اسميًا مقاس 16 مم، إلا أن أبعاده الخارجية قد تختلف. ولذلك يجب فحص البديل مقابل تجويف المبيت والطول المتاح، وليس اختياره حسب قطر العمود وحده.
الأبعاد المنشورة لهذا الطراز هي 26 ملم للقطر الخارجي و36 ملم للطول الإجمالي. تبلغ المسافة المرجعية لأخدود الاستبقاء- 24.9 مم، مع عرض أخدود يبلغ 1.3 مم. يجب أن تتوافق أي طريقة احتجاز يستخدمها السكن مع هذه الأوضاع.
يتميز الكتالوج بتصنيفات 578 N ديناميكي و 892 N ثابت. تساعد هذه القيم في مقارنة قدرة التحمل ولكنها لا تأخذ في الاعتبار كل حالة في الجهاز المثبت. يمكن أن يؤدي سوء محاذاة العمود أو عدم كفاية التشحيم أو الاهتزاز أو التحميل غير المتساوي إلى تقليل العمر القابل للاستخدام حتى عندما يظل الحمل الاسمي أقل من تصنيف الكتالوج.
معلومات المنتج
| تعريف | المواصفات المنشورة |
|---|---|
| نموذج كامل | LME16UU |
| عائلة الأبعاد | سلسلة LME الأوروبية |
| بناء | محمل كروي خطي مغلق |
| قطر رمح | 16 ملم |
| تحمل القطر الخارجي | 26 ملم |
| طول المحمل | 36 ملم |
| المسافة المرجعية الأخدود | 24.9 ملم |
| عرض الأخدود | 1.3 ملم |
| البعد المرجعي الداخلي | 24.9 ملم |
| عدد دوائر الكرة | 4 |
| نهاية التكوين | مختومة مزدوجة |
| كتالوج التقييم الديناميكي | 578 N |
| كتالوج تصنيف ثابت | 892 N |
| وزن الكتالوج | 57 g |
| نموذج التثبيت | شنت داخل مسكن منفصل |
| الوظيفة الأساسية | حركة خطية على عمود مستدير |
التعليمات
1. هل عمود 16 مم كافٍ لتأكيد التوافق؟
لا، يجب أن يقبل مبيت الاستقبال أيضًا القطر الخارجي للمحمل الذي يبلغ 26 مم وطول 36 مم.
2. ما الذي يفصل LME16UU عن LME16LUU؟
LME16UU هو إصدار الطول-القياسي. يتمتع LME16LUU بجسم ممتد ويتطلب مبيتًا أطول.
3. هل يمكن تركيب LM16UU في نفس السكن؟
ليس تلقائيا. تتبع LM وLME عائلات أبعاد مختلفة، لذا يجب مقارنة القطر الخارجي والطول أولاً.
4. هل يتم تضمين العمود وكتلة المحمل؟
لا، المنتج هو المحمل الأسطواني LME16UU ما لم يتضمن عرض الأسعار صراحةً مكونات أخرى.
5. ما هي الحماية التي يوفرها الختمان؟
فهي تساعد في مسح العمود والاحتفاظ بمواد التشحيم والحد من دخول الغبار العادي. إنها لا تجعل المحمل مقاومًا للماء أو محميًا بالكامل من الحطام الكاشط.
6. ما هي التفاصيل التي يجب أن تظهر في الاستفسار؟
قم بتضمين نموذج LME16UU الكامل والكمية وأي متطلبات للعمود أو الغلاف المطابق.
7. هل يمكنك توفير أجزاء للتجميع القائم على الرسم-؟
نحن نبني رسومات العملاء بموجب OEM / ODM، ونقبل الطلبات الصغيرة مثل قطعة واحدة للأحجام القياسية.
